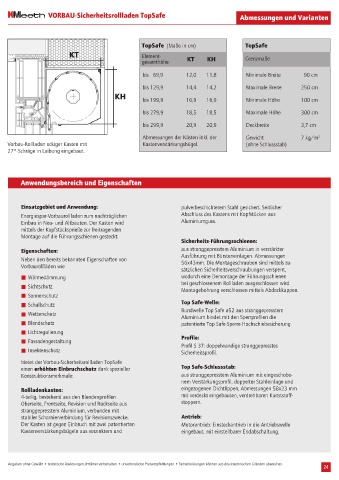

VORBAU-Sicherheitsrollladen TopSafe Abmessungen und Varianten

TopSafe (Maße in cm) TopSafe
KT Element-
gesamthöhe KT KH Grenzmaße

bis 69,9 12,0 11,8 Minimale Breite 90 cm
bis 129,9 14,4 14,2 Maximale Breite 250 cm
KH
bis 199,9 16,9 16,9 Minimale Höhe 100 cm

bis 279,9 18,5 18,5 Maximale Höhe 300 cm

bis 299,9 20,9 20,9 Deckbreite 3,7 cm
Abmessungen der Kästen inkl. der Gewicht 7 kg/m 2
Vorbau-Rollladen eckiger Kasten mit Kastenverstärkungsbügel. (ohne Schlussstab)
27°-Schräge in Laibung eingebaut.

Anwendungsbereich und Eigenschaften

Einsatzgebiet und Anwendung: pulverbeschichtetem Stahl gesichert. Seitlicher
Energiespar-Vorbaurollladen zum nachträglichen Abschluss des Kastens mit Kopfstücken aus
Einbau in Neu- und Altbauten. Der Kasten wird Aluminiumguss.
mittels der Kopfstücksprieße zur freitragenden
Montage auf die Führungsschienen gesteckt.
Sicherheits-Führungsschienen:
Eigenschaften: aus stranggepresstem Aluminium in verstärkter
Ausführung mit Bürsteneinlagen. Abmessungen
Neben den bereits bekannten Eigenschaften von 56x43mm. Die Montageschrauben sind mittels zu-
Vorbaurollläden wie
sätzlichen Sicherheitsverschraubungen versperrt,
Wärmedämmung wodurch eine Demontage der Führungsschienen
bei geschlossenem Rollladen ausgeschlossen wird.
Sichtschutz
Montagebohrung verschlossen mittels Abdeckkappen.
Sonnenschutz
Schallschutz Top Safe-Welle:
Rundwelle Top Safe ø52 aus stranggepresstem
Wetterschutz
Aluminium bindet mit den Sperrprofilen die
Blendschutz patentierte Top Safe-Sperre-Hochschiebesicherung.
Lichtregulierung
Profile:
Fassadengestaltung
Profil S 37: doppelwandige stranggepresstes
Insektenschutz Sicherheitsprofil.

bietet der Vorbau-Sicherheitsrollladen TopSafe
einen erhöhten Einbruchschutz dank spezieller Top Safe-Schlussstab:
Konstruktionsmerkmale: aus stranggepresstem Aluminium mit eingeschobe-
nem Verstärkungsprofil, doppelter Stahleinlage und
Rollladenkasten: eingezogenen Dichtlippen, Abmessungen 58x23 mm
4-teilig, bestehend aus den Blendenprofilen mit verdeckt eingebauten, verdrehbaren Kunststoff-
Oberseite, Frontseite, Revision und Rückseite aus stoppern.
stranggepresstem Aluminium, verbunden mit
stabiler Scharnierverbindung für Revisionszwecke. Antrieb:
Der Kasten ist gegen Einbruch mit zwei patentierten Motorantrieb: Einsteckantrieb in die Antriebswelle
Kastenverstärkungsbügeln aus verzinktem und eingebaut, mit einstellbarer Endabschaltung.

Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen.
24
