Modell-Serie G 74

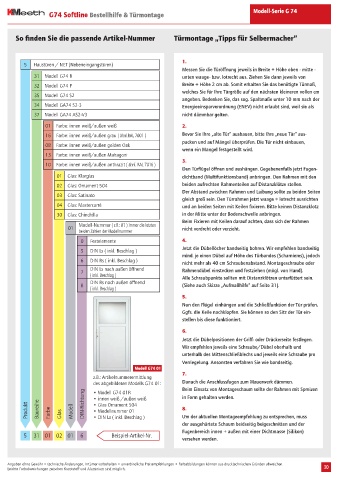

G74 Softline Bestellhilfe & Türmontage

So finden Sie die passende Artikel-Nummer Türmontage „Tipps für Selbermacher“

1.
5 Haustüren / NET (Nebeneingangstüren)
Messen Sie die Türöffnung jeweils in Breite + Höhe oben - mitte -
31 Modell G74 R unten waage- bzw. lotrecht aus. Ziehen Sie dann jeweils von
32 Modell G74 P Breite + Höhe 2 cm ab. Somit erhalten Sie das benötigte Türmaß,
welches Sie für Ihre Türgröße auf den nächsten kleineren vollen cm
35 Modell G74 S2
angeben. Bedenken Sie, das sog. Spaltmaße unter 10 mm nach der
34 Modell GA74 S2-3 Energieeinsparverordnung (ENEV) nicht erlaubt sind, weil sie als

37 Modell GA74 AS2-V3 nicht dämmbar gelten.
01 Farbe: innen weiß/außen weiß 2.
16 Farbe: innen weiß/außen grau ( ähnl.RAL 7001 ) Bevor Sie Ihre „alte Tür“ ausbauen, bitte Ihre „neue Tür“ aus-
packen und auf Mängel überprüfen. Die Tür nicht einbauen,
08 Farbe: innen weiß/außen golden Oak
wenn ein Mangel festgestellt wird.
13 Farbe: innen weiß/außen Mahagoni
3.
10 Farbe: innen weiß/außen anthrazit ( ähnl. RAL 7016 )
Den Türflügel öffnen und aushängen. Gegebenenfalls jetzt Fugen-
01 Glas: Klarglas dichtband (Multifunktionsband) anbringen. Den Rahmen mit den
02 Glas: Ornament 504 beiden aufrechten Rahmenteilen auf Distanzklötze stellen.
Der Abstand zwischen Rahmen und Laibung sollte zu beiden Seiten
03 Glas: Satinato
gleich groß sein. Den Türrahmen jetzt waage + lotrecht ausrichten
04 Glas: Mastercarré und an beiden Seiten mit Keilen fixieren. Bitte keinen Distanzklotz

30 Glas: Chinchilla in der Mitte unter der Bodenschwelle anbringen.
Beim Fixieren mit Keilen darauf achten, dass sich der Rahmen
Modell-Nummer ( z.B.: 01 ) Immer die letzten
01 nicht verdreht oder verzieht.
beiden Zahlen der Modellnummer
0 Festelemente 4.
Jetzt die Dübellöcher bandseitig bohren. Wir empfehlen bandseitig
5 DIN Ls ( inkl. Beschlag )
mind. je einen Dübel auf Höhe des Türbandes (Scharnieres), jedoch
6 DIN Rs ( inkl. Beschlag ) nicht mehr als 40 cm Schraubenabstand. Montageschraube oder
DIN Ls nach außen öffnend Rahmendübel einstecken und festziehen (mögl. von Hand).
7
( inkl. Beschlag ) Alle Schraubpunkte sollten mit Distanzklötzen unterfüttert sein.
DIN Rs nach außen öffnend
8 (Siehe auch Skizze „Aufmaßhilfe“ auf Seite 31).
( inkl. Beschlag )
5.
Nun den Flügel einhängen und die Schließfunktion der Tür prüfen.
Ggfs. die Keile nachklopfen. Sie können so den Sitz der Tür ein-
stellen bis diese funktioniert.

6.
Jetzt die Dübelpositionen der Griff- oder Drückerseite festlegen.
Wir empfehlen jeweils eine Schraube/Dübel oberhalb und
unterhalb des Mittenschließblechs und jeweils eine Schraube pro
Verriegelung. Ansonsten verfahren Sie wie bandseitig.
Modell G74 01
7.
z.B.: Artikelnummerermittlung
des abgebildeten Modells G74 01: Danach die Anschlussfugen zum Mauerwerk dämmen.
Beim Einsatz von Montageschaum sollte der Rahmen mit Spreizen
• Modell G74 01R
in Form gehalten werden.
• innen weiß /außen weiß
Produkt Baureihe Farbe Glas Modell DIN-Richtung • Glas Ornament 504 8.
• Modellnummer 01
Um der aktuellen Montageempfehlung zu entsprechen, muss
• DIN Ls ( inkl. Beschlag )
der ausgehärtete Schaum beidseitig beigeschnitten und der
Fugenbereich innen + außen mit einer Dichtmasse (Silikon)
5 31 01 02 01 6 Beispiel-Artikel-Nr.
versehen werden.

Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen.
Leichte Farbabweichungen zwischen Kunststoff und Aluminium sind möglich. 30
