P. 23

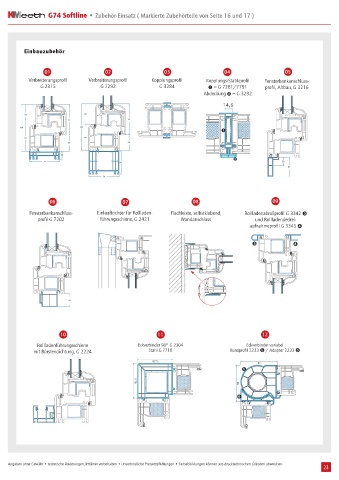

G74 Softline • Zubehör-Einsatz ( Markierte Zubehörteile von Seite 16 und 17 )





          Einbauzubehör



                 01                   02                   03                   04                   05
           Verbreiterungsprofil  Verbreiterungsprofil  Kopplungsprofil   Kopplungs-Statikprofil  Fensterbankanschluss-
               G 2315               G 7292               G 3284           ➊ = G 7281/7791     profil, Altbau, G 3216
                                                                         Abdeckung ➋ = G 3292
                                                                                 2


          50                   50
                         76                   76
        116                  116
                                                                               ➊
          66                   66
                         38                   38

                      20
                                                                                   ➋
                74                         58                                                       20
                                                                                                      45
                                     74




                  06                        07                       08                          09
           Fensterbankanschluss-   Einlauftrichter für Rollladen-  Flachleiste, selbstklebend,  Rollladenabrollprofil G 3342 ➌
              profil G 7202         führungsschiene, G 2421      Wandanschluss             und Rollladendeckel-
                                                                                         aufnahmeprofil G 3345 ➍


                                                                                          ➌             ➍











                         30





                      10                                11                                   12
              Rollladenführungsschiene           Eckverbinder 90° G 2304                Eckverbinder variabel
             mit Bürstendichtung, G 2224             Stahl G 7718                 Rundprofil 2233 ➎ / Adapter 2233 ➏


                                                                                      ➎




                                                                                    ➏













    Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen.
                                                                                                                   23
