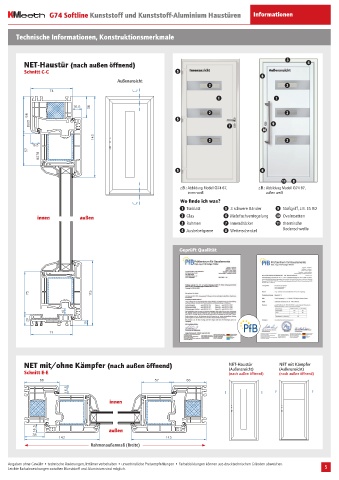

Page 5 - Blätterkatalog - G74 Softline Aluminium-Kunststoff-Haustüren

G74 Softline Kunststoff und Kunststoff-Aluminium Haustüren Informationen

Technische Informationen, Konstruktionsmerkmale

3
NET-Haustür (nach außen öffnend) 4
Schnitt C-C 5 Innenansicht Außenansicht
6
Außenansicht
2 2

1 1

2 2
5
9
7
10
2 2

5 6
11 8
z.B.: Abbildung Modell G74 67, z.B.: Abbildung Modell G74 67,
innen weiß außen weiß
Wo finde ich was?
1 Türblatt 5 3 schwere Bänder 9 Stoßgriff, z.B. ES 80
innen außen 2 Glas 6 Mehrfachverriegelung 10 Ovalrosetten
3 Rahmen 7 Innendrücker 11 thermische
4 Aushebelsperre 8 Wetterschenkel Bodenschwelle

Geprüft Qualität

NET mit/ohne Kämpfer (nach außen öffnend) NET-Haustür NET mit Kämpfer
Schnitt E-E (Außenansicht) (Außenansicht)
(nach außen öffnend)
(nach außen öffnend)

innen

außen

Rahmenaußenmaß (Breite)
