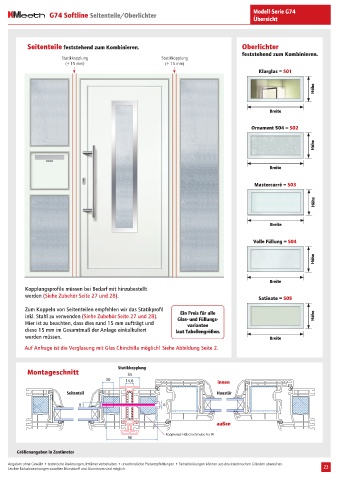

Page 23 - Blätterkatalog - G74 Softline Aluminium-Kunststoff-Haustüren

Modell-Serie G74
G74 Softline Seitenteile/Oberlichter
Übersicht

Seitenteile feststehend zum Kombinieren. Oberlichter
feststehend zum Kombinieren.
Statikkopplung Statikkopplung
(+ 15 mm) (+ 15 mm)
Klarglas = S01

Höhe

Breite

Ornament 504 = S02

Höhe

Breite

Mastercarré = S03

Höhe

Breite

Volle Füllung = S04

Höhe

Breite
Kopplungsprofile müssen bei Bedarf mit hinzubestellt
werden (Siehe Zubehör Seite 27 und 28). Satinato = S05

Zum Koppeln von Seitenteilen empfehlen wir das Statikprofil
Ein Preis für alle
inkl. Stahl zu verwenden (Siehe Zubehör Seite 27 und 28). Glas- und Füllungs- Höhe
Hier ist zu beachten, dass dies rund 15 mm aufträgt und varianten
diese 15 mm im Gesamtmaß der Anlage einkalkuliert laut Tabellengrößen.
werden müssen. Breite

Auf Anfrage ist die Verglasung mit Glas Chinchilla möglich! Siehe Abbildung Seite 2.

Statikkopplung
Montageschnitt 35
20 14,6 innen

Seitenteil Haustür
8 6

außen

Kopplungs-Hülsenschraube 6 x 90
90
Größenangaben in Zentimeter

Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen. 23
Leichte Farbabweichungen zwischen Kunststoff und Aluminium sind möglich.
Bohrtiefe der Hülse Bohrtiefe der Hülse 35
20 16 20 14,6

8 6 8 6

2.) 1.)
aufbohren komplett 1.)
auf 8 mm 80 durchbohren 2.) 90 komplett
aufbohren
auf 6 mm
durchbohren
auf 8 mm
auf 6 mm
