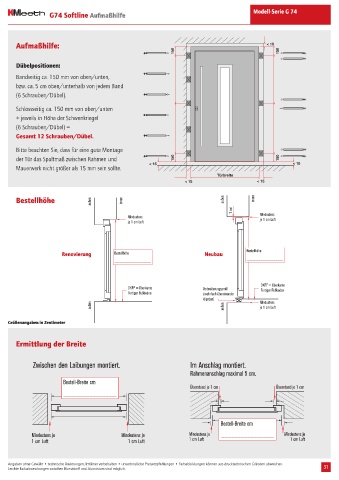

Modell-Serie G 74
                  G74 Softline Aufmaßhilfe




       Aufmaßhilfe:                                                                            < 15
                                                              150                                  150


       Dübelpositionen:
       Bandseitig ca. 150 mm von oben/unten,
       bzw. ca. 5 cm oben/unterhalb von jedem Band
       (6 Schrauben/Dübel).

       Schlossseitig ca. 150 mm von oben/unten
       + jeweils in Höhe der Schwenkriegel
       (6 Schrauben/Dübel) =
       Gesamt 12 Schrauben/Dübel.

       Bitte beachten Sie, dass für eine gute Montage
       der Tür das Spaltmaß zwischen Rahmen und               150                                  150
                                                     < 15                                               < 15
       Mauerwerk nicht größer als 15 mm sein sollte.
                                                                             Türbreite
                                                                  < 15                     < 15
                                  Renovierung                                      Neubau
       Bestellhöhe               außen      innen                               außen     innen
                                                                                   1 cm
                                              Mindestens                                    Mindestens
                                                                                            je 1 cm Luft
                                              je 1 cm Luft



                                                                                        Bestellhöhe
                       Renovierung       Bestellhöhe                     Neubau





                                                                                             OKFF = Oberkante
                                              OKFF = Oberkante          Verbreiterungsprofil  Fertiger Fußboden
                                              Fertiger Fußboden         (mehrfach übereinander
                                                                        klipsbar)
                                 außen                                          außen       Mindestens
                                                                                            je 1 cm Luft

    Größenangaben in Zentimeter


       Ermittlung der Breite



             Zwischen den Laibungen montiert.                       Im Anschlag montiert.
                                                                    Rahmenanschlag maximal 5 cm.
                       Bestell-Breite cm
                                                                    Überstand je 1 cm             Überstand je 1 cm






                                                                               Bestell-Breite cm

            Mindestens je                   Mindestens je          Mindestens je                     Mindestens je
            1 cm Luft                         1 cm Luft            1 cm Luft                           1 cm Luft
