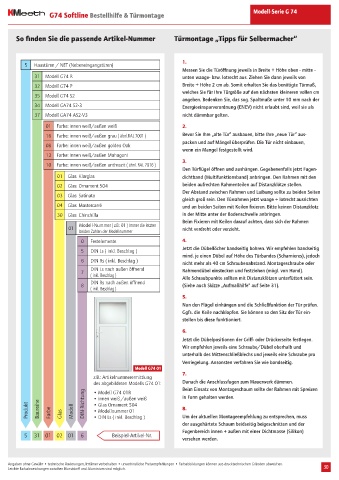

Modell-Serie G 74
                  G74 Softline Bestellhilfe & Türmontage



       So finden Sie die passende Artikel-Nummer              Türmontage „Tipps für Selbermacher“



                                                                 1.
          5  Haustüren / NET (Nebeneingangstüren)
                                                                 Messen Sie die Türöffnung jeweils in Breite + Höhe oben - mitte -
             31  Modell G74 R                                    unten waage- bzw. lotrecht aus. Ziehen Sie dann jeweils von
             32  Modell G74 P                                    Breite + Höhe 2 cm ab. Somit erhalten Sie das benötigte Türmaß,
                                                                 welches Sie für Ihre Türgröße auf den nächsten kleineren vollen cm
             35  Modell G74 S2
                                                                 angeben. Bedenken Sie, das sog. Spaltmaße unter 10 mm nach der
             34  Modell GA74 S2-3                                Energieeinsparverordnung (ENEV) nicht erlaubt sind, weil sie als
             37  Modell GA74 AS2-V3                              nicht dämmbar gelten.
                 01  Farbe: innen weiß/außen weiß                2.
                 16  Farbe: innen weiß/außen grau ( ähnl.RAL 7001 )  Bevor Sie Ihre „alte Tür“ ausbauen, bitte Ihre „neue Tür“ aus-
                                                                 packen und auf Mängel überprüfen. Die Tür nicht einbauen,
                 08  Farbe: innen weiß/außen golden Oak
                                                                 wenn ein Mangel festgestellt wird.
                 13  Farbe: innen weiß/außen Mahagoni
                                                                 3.
                 10  Farbe: innen weiß/außen anthrazit ( ähnl. RAL 7016 )
                                                                 Den Türflügel öffnen und aushängen. Gegebenenfalls jetzt Fugen-
                     01  Glas: Klarglas                          dichtband (Multifunktionsband) anbringen. Den Rahmen mit den
                     02  Glas: Ornament 504                      beiden aufrechten Rahmenteilen auf Distanzklötze stellen.
                                                                 Der Abstand zwischen Rahmen und Laibung sollte zu beiden Seiten
                     03  Glas: Satinato
                                                                 gleich groß sein. Den Türrahmen jetzt waage + lotrecht ausrichten
                     04  Glas: Mastercarré                       und an beiden Seiten mit Keilen fixieren. Bitte keinen Distanzklotz
                     30  Glas: Chinchilla                        in der Mitte unter der Bodenschwelle anbringen.
                                                                 Beim Fixieren mit Keilen darauf achten, dass sich der Rahmen
                             Modell-Nummer ( z.B.: 01 ) Immer die letzten
                         01                                      nicht verdreht oder verzieht.
                             beiden Zahlen der Modellnummer
                              0  Festelemente                    4.
                              5  DIN Ls ( inkl. Beschlag )       Jetzt die Dübellöcher bandseitig bohren. Wir empfehlen bandseitig
                                                                 mind. je einen Dübel auf Höhe des Türbandes (Scharnieres), jedoch
                              6  DIN Rs ( inkl. Beschlag )
                                                                 nicht mehr als 40 cm Schraubenabstand. Montageschraube oder
                                 DIN Ls nach außen öffnend
                              7                                  Rahmendübel einstecken und festziehen (mögl. von Hand).
                                 ( inkl. Beschlag )              Alle Schraubpunkte sollten mit Distanzklötzen unterfüttert sein.
                                 DIN Rs nach außen öffnend
                              8                                  (Siehe auch Skizze „Aufmaßhilfe“ auf Seite 31).
                                 ( inkl. Beschlag )
                                                                 5.
                                                                 Nun den Flügel einhängen und die Schließfunktion der Tür prüfen.
                                                                 Ggfs. die Keile nachklopfen. Sie können so den Sitz der Tür ein-
                                                                 stellen bis diese funktioniert.
                                                                 6.
                                                                 Jetzt die Dübelpositionen der Griff- oder Drückerseite festlegen.
                                                                 Wir empfehlen jeweils eine Schraube/Dübel oberhalb und
                                                                 unterhalb des Mittenschließblechs und jeweils eine Schraube pro
                                                                 Verriegelung. Ansonsten verfahren Sie wie bandseitig.
                                                Modell G74 01
                                                                 7.
                                  z.B.: Artikelnummerermittlung
                                  des abgebildeten Modells G74 01:  Danach die Anschlussfugen zum Mauerwerk dämmen.
                                                                 Beim Einsatz von Montageschaum sollte der Rahmen mit Spreizen
                                  • Modell G74 01R
           Produkt  Baureihe  Farbe  Glas  Modell  DIN-Richtung  • innen weiß /außen weiß  in Form gehalten werden.
                                  • Glas Ornament 504
                                                                 8.
                                  • Modellnummer 01
                                                                 Um der aktuellen Montageempfehlung zu entsprechen, muss
                                  • DIN Ls ( inkl. Beschlag )
                                                                 der ausgehärtete Schaum beidseitig beigeschnitten und der
                                                                 Fugenbereich innen + außen mit einer Dichtmasse (Silikon)
          5  31 01 02 01     6          Beispiel-Artikel-Nr.
                                                                 versehen werden.


    Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen.  30
    Leichte Farbabweichungen zwischen Kunststoff und Aluminium sind möglich.
