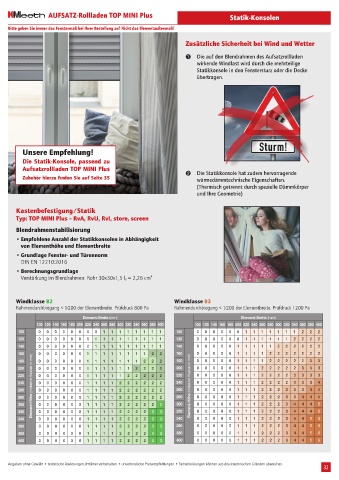

Page 32 - Blätterkatalog - Kunststoff Fenster & Rolladen

AUFSATZ-Rollladen TOP MINI Plus Statik-Konsolen

Bitte geben Sie immer das Fenstermaß bei Ihrer Bestellung an! Nicht das Elementaußenmaß!

Zusätzliche Sicherheit bei Wind und Wetter

➊ Die auf den Blendrahmen des Aufsatzrollladen
wirkende Windlast wird durch die mehrteilige
Statikkonsole in den Fenstersturz oder die Decke
übertragen.

Unsere Empfehlung!

Die Statik-Konsole, passend zu
Aufsatzrollladen TOP MINI Plus
➋ Die Statikkonsole hat zudem hervorragende
Zubehör hierzu finden Sie auf Seite 35 wärmedämmtechnische Eigenschaften.
(Thermisch getrennt durch spezielle Dämmkörper
und Ihre Geometrie)

Kastenbefestigung ⁄ Statik
Typ: TOP MINI Plus – RvA, RvU, RvI, store, screen

Blendrahmenstabilisierung
• Empfohlene Anzahl der Statikkonsolen in Abhängigkeit
von Elementhöhe und Elementbreite
• Grundlage Fenster- und Türennorm
DIN EN 12210:2016
• Berechnungsgrundlage
Verstärkung im Blendrahmen: Rohr 30x30x1,5 ly = 2,26 cm 4

Windklasse B2 Windklasse B3
Rahmendurchbiegung < 1⁄200 der Elementbreite. Prüfdruck 800 Pa Rahmendurchbiegung < 1⁄200 der Elementbreite. Prüfdruck 1200 Pa
Element-Breite (mm) Element-Breite (mm)
100 120 140 160 180 200 220 240 260 280 300 320 340 360 380 400 100 120 140 160 180 200 220 240 260 280 300 320 340 360 380 400
100 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 100 0 0 0 0 0 0 1 1 1 1 1 1 1 2 2 2
120 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 120 0 0 0 0 0 0 1 1 1 1 1 1 2 2 2 2
140 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 140 0 0 0 0 0 1 1 1 1 1 2 2 2 2 2 2
160 0 0 0 0 0 0 1 1 1 1 1 1 1 1 2 2 160 0 0 0 0 0 1 1 1 1 2 2 2 2 2 2 2
180 0 0 0 0 0 0 1 1 1 1 1 1 1 2 2 2 180 0 0 0 0 0 1 1 1 1 2 2 2 2 2 3 3
200 0 0 0 0 0 0 1 1 1 1 1 1 2 2 2 2 200 0 0 0 0 0 1 1 1 2 2 2 2 2 3 3 3
220 0 0 0 0 0 0 1 1 1 1 1 2 2 2 2 2 220 0 0 0 0 0 1 1 1 2 2 2 2 3 3 3 3
240 Element-Höhe (inklusive Kasten in mm) 0 0 0 0 0 0 1 1 1 1 2 2 2 2 2 2 240 Element-Höhe (inklusive Kasten in mm) 0 0 0 0 0 1 1 1 2 2 2 2 3 3 3 4
260 0 0 0 0 0 0 1 1 1 1 2 2 2 2 2 2 260 0 0 0 0 0 1 1 1 2 2 2 3 3 3 4 4
280 0 0 0 0 0 0 1 1 1 1 2 2 2 2 2 2 280 0 0 0 0 0 1 1 1 2 2 2 3 3 4 4 4
300 0 0 0 0 0 0 1 1 1 1 2 2 2 2 2 3 300 0 0 0 0 0 1 1 1 2 2 2 3 4 4 4 5
320 0 0 0 0 0 0 1 1 1 1 2 2 2 2 3 3 320 0 0 0 0 0 1 1 1 2 2 2 3 4 4 4 5
340 0 0 0 0 0 0 1 1 1 1 2 2 2 2 3 3 340 0 0 0 0 0 1 1 1 2 2 2 3 4 4 5 5
360 0 0 0 0 0 0 1 1 1 1 2 2 2 2 3 3 360 0 0 0 0 0 1 1 1 2 2 2 3 4 4 5 5
380 0 0 0 0 0 0 1 1 1 1 2 2 2 2 3 3 380 0 0 0 0 0 1 1 1 2 2 2 3 4 4 5 5
400 0 0 0 0 0 0 1 1 1 1 2 2 2 2 3 3 400 0 0 0 0 0 1 1 1 2 2 2 3 4 4 5 5

Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen.
