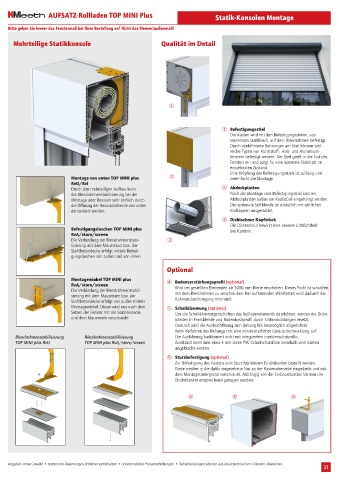

AUFSATZ-Rollladen TOP MINI Plus Statik-Konsolen Montage

Bitte geben Sie immer das Fenstermaß bei Ihrer Bestellung an! Nicht das Elementaußenmaß!

Mehrteilige Statikkonsole Qualität im Detail

➀

➀ Befestigungsstiel
Der Kasten wird mit den Befestigungsstielen, aus
verzinktem Stahlblech, auf dem Blendrahmen befestigt.
Durch vordefinierte Bohrungen am Stiel können zahl-
reiche Typen von Kunststoff-, Holz- und Aluminium-
fenstern befestigt werden. Der Stiel greift in die Nut des
Fensters ein und sorgt für eine optimale Stabilität im
eingebauten Zustand.
Eine Kröpfung des Befestigungsstiels ist zulässig und
Montage von unten TOP MINI plus ➁ vereinfacht die Montage.
RvU/Rvl
Durch den mehrteiligen Aufbau kann ➁ Abdeckplatten
die Blendrahmenstabilisierung bei der Nach der Montage vom Befestigungsstiel können
Montage oder Revision sehr einfach durch Abdeckplatten außen am Kopfstück eingehängt werden.
die Öffnung der Revisionsblende von unten Die optionale Softblende ist zusätzlich mit seitlichen
demontiert werden. Endkappen ausgestattet.
➂ Dichtschnur Kopfstück
Die Dichtschnur bewirkt eine bessere Luftdichtheit
Befestigungslaschen TOP MINI plus des Kastens.
RvA/store/screen
Die Verbindung der Blendrahmenstabi- ➂
lisierung mit dem Mauersturz bzw. der
Stahlbetondecke erfolgt mittels Befesti-
gungslaschen von außen und von innen.
Optional

Montagewinkel TOP MINI plus ➃ Bodenverstärkungsprofil (optional)
RvA/store/screen Wird bei gestellten Elementen ab 2000 mm Breite empfohlen. Dieses Profil ist schubfest
Die Verbindung der Blendrahmenstabili-
sierung mit dem Mauersturz bzw. der mit dem Blendrahmen zu verschrauben. Bei auftretenden Windlasten wird dadurch die
Stahlbetondecke erfolgt von außen mittels Rahmendurchbiegung minimiert.
Montagewinkel. Dieser wird erst nach dem ➄ Schalldämmung (optional)
Setzen der Fenster mit der Statikkonsole Um die Schalldämmeigenschaften des Rollladenelements zu erhöhen, werden die Dicht-
und dem Mauerwerk verschraubt. bürsten in Frontblende und Bodenbasisprofil durch Silikondichtungen ersetzt.
Dadurch wird die Auslauföffnung zum Behang hin bestmöglich abgedichtet.
Beim Verfahren des Behangs tritt eine minimal erhöhte Geräuschentwicklung auf.
Blendrahmenstabilisierung Blendrahmenstabilisierung Die Ausführung funktioniert nicht mit integriertem Insektenschutzrollo.
TOP MINI plus RvU TOP MINI plus RvA/store/screen Zusätzlich kann eine etwa 4 mm dicke PVC-Schallschutzfolie innerhalb vom Kasten
angebracht werden.
➅ Sturzbefestigung (optional)
Zur Befestigung des Kastens zum Sturz hin können Eindrehanker bestellt werden.
Diese werden in die dafür vorgesehene Nut an der Kastenoberseite eingedreht und mit
dem Montageuntergrund verschraubt. Abhängig von der Einbausituation können die
Eindrehanker entsprechend gebogen werden.

➃ ➄ ➅
