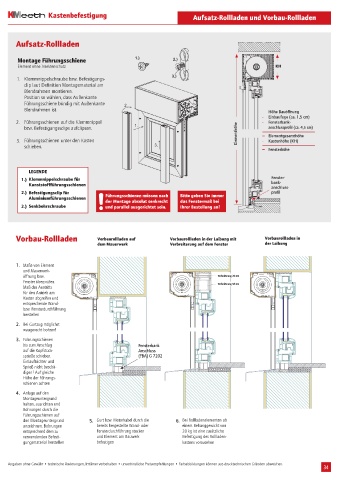

Kastenbefestigung                                  Aufsatz-Rollladen und Vorbau-Rollladen




       Aufsatz-Rollladen


       Montage Führungsschiene                  1.)           2.)
       Element ohne Insektenschutz                                                                KH
                                                             3.)
       1.  Klemmnippelschraube bzw. Befestigungs-
          clip laut Definition Montagematerial am
          Blendrahmen montieren.
          Position so wählen, dass Außenkante
          Führungsschiene bündig mit Außenkante   2.
          Blendrahmen ist.
                                                                                                Höhe Bauöffnung
                                                                                             -  Einbaufuge (ca. 1,5 cm)
       2.  Führungsschienen auf die Klemmnippel                                              -  Fensterbank-
          bzw. Befestigungssclips aufclipsen.   1.                                              anschlussprofil (ca. 4,5 cm)
       3.  Führungsschienen unter den Kasten                                        Elementhöhe  =  Elementgesamthöhe
                                                                                             -  Kastenhöhe (KH)
          schieben.                                    3.
                                                                                             =  Fensterhöhe


           LEGENDE
         1.)  Klemmnippelschraube für                                                           Fenster-
           Kunststoffführungsschienen                                                           bank-
                                                                                                anschluss-
         2.)  Befestigungsclip für    Führungsschienen müssen nach  Bitte geben Sie immer       profil
           Aluminiumführungsschienen
                                      der Montage absolut senkrecht  das Fenstermaß bei
         3.)  Senkbohrschraube        und parallel ausgerichtet sein.  Ihrer Bestellung an!




       Vorbau-Rollladen            Vorbaurollladen auf       Vorbaurollladen in der Laibung mit   Vorbaurollladen in
                                   dem Mauerwerk             Verbreiterung auf dem Fenster    der Laibung



       1.  Maße von Element
         und Mauerwerk-
         öffnung bzw.                                                         Verbreiterung 20 mm
         Fenster überprüfen.                                                  Verbreiterung 58 mm
         Maß des Austritts
         für den Antrieb am
         Kasten abgreifen und
         entsprechende Wand-
         bzw. Fensterdurchführung
         herstellen
       2.  Bei Gurtzug möglichst
         waagerecht bohren!
       3.  Führungsschienen
         bis zum Anschlag                         Fensterbank
         auf die Kopfstück-                       Anschluss
         sprieße schieben.                        (FBA) G 7202
         Einlauftrichter und
         Sprieß nicht beschä-
         digen! Auf gleiche
         Höhe der Führungs-
         schienen achten
       4.  Anlage auf den
         Montageuntergrund
         halten, ausrichten und
         Bohrungen durch die
         Führungsschienen auf
         den Montageuntergrund  5.  Gurt bzw. Motorkabel durch die  6.  Bei Rollladenelementen ab
         anzeichnen. Bohrungen     bereits hergestellte Wand- oder  einem Behanggewicht von
         entsprechend dem zu       Fensterdurchführung stecken   20 kg ist eine zusätzliche
         verwendenden Befesti-     und Element am Bauwerk        Befestigung des Rollladen-
         gungsmaterial herstellen  befestigen                    kastens vorzusehen



    Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen.
